GeForce RTX 5080

Blackwell.
Чип GB203

Архитектура названа в честь американского математика и статистика Дэвида Блэквелла. RTX 5080 построена на чипе GB203 — он сохраняет все ключевые блоки флагманского GB202 из RTX 5090.

Транзисторов

45,6млрд

Площадь кристалла

378мм²

Техпроцесс

4нм · TSMC 4N

Шина

5.0PCIe x16

• RT-ядра 4-го поколения и тензорные ядра 5-го поколения
• AMP — процессор управления ИИ на RISC-V: планирует задачи GPU вместо центрального процессора
• Медиадвижок: 2× NVENC 9-го и 2× NVDEC 6-го поколения

Источник: NVIDIA RTX Blackwell GPU Architecture, прил. B

10 752
ядра CUDA

По описанию NVIDIA, GB203 состоит из 84 потоковых мультипроцессоров (SM), сгруппированных в 7 кластеров. В каждом SM — 128 ядер CUDA, одно RT-ядро и четыре тензорных. В 3D каждый кубик — одно ядро.

• Ядра CUDA10 752
• RT-ядра, 4-е пок.84
• Тензорные ядра, 5-е пок.336

• SM Blackwell удваивает пропускную способность многих целочисленных операций за такт по сравнению с Ada — это ускоряет вычисления адресов, важные для нейронных шейдеров
• Вдвое быстрее точечная выборка текстур за такт — пригодится для нейросжатия текстур

Источник: NVIDIA RTX Blackwell GPU Architecture

16 ГБ
GDDR7

Впервые в GeForce — память GDDR7. Вместо PAM4 из GDDR6X (4 уровня, 2 бита за такт) она использует сигнализацию PAM3: 3 уровня напряжения и 1,5 бита за такт, зато с заметно лучшим соотношением сигнал/шум.

Скорость

30Гбит/с

Разрядность шины

256бит

Пропускная способность

960ГБ/с

К RTX 4080 (717 ГБ/с)

34%

• 8 чипов Samsung по 2 ГБ (K4VAF325ZC-SC32, рассчитаны на 32 Гбит/с): 256-битная шина = восемь 32-битных контроллеров
• ECC встроена в кристалл памяти и всегда включена (исправление однобитных ошибок) без потери производительности
• Тактовую сеть памяти теперь можно полностью отключать для экономии энергии

Источники: NVIDIA whitepaper, GeForce News, JEDEC

RT-ядра
4-го поколения

RT-ядра аппаратно обходят иерархию ограничивающих объёмов (BVH) и проверяют пересечения лучей с геометрией. В Blackwell проверка пересечений «луч — треугольник» работает вдвое быстрее, чем в Ada.

Пересечения луч–треугольник

2×к Ada

Треугольников с RT NVIDIA

до100×

Волосы через LSS

≈2×быстрее

VRAM на волосы

≈5×меньше

• RTX Mega Geometry: кластеры до 256 треугольников становятся примитивами BVH — перестройка на два порядка легче. Работает на всех RTX, а в Blackwell есть аппаратный движок пересечений кластеров
• Linear Swept Spheres — новый аппаратный примитив для волос, шерсти и частиц
• SER 2.0: логика переупорядочивания шейдеров вдвое эффективнее

Источники: NVIDIA whitepaper, NVIDIA Newsroom

1801
AI TOPS

Тензорные ядра 5-го поколения — специализированные блоки для матричных операций нейросетей. Blackwell впервые в GeForce поддерживает формат FP4, а также второе поколение FP8 Transformer Engine из дата-центровых GPU.

• знак
• экспонента
• мантисса

FLUX.1 [dev] в FP16

>23ГБ

Он же в FP4

<10ГБ

• Модель в FP16 не помещается в 16 ГБ RTX 5080, а в FP4 — помещается с запасом
• Форматы тензорных ядер: FP16, BF16, TF32, INT8, FP8 — и новые FP4 и FP6
• AMP позволяет нескольким ИИ-моделям работать на GPU одновременно с игрой

данные NVIDIA AI TOPS — метрика NVIDIA (FP4, с учётом разреженности). Whitepaper

Multi Frame
Generation

На каждый отрисованный кадр ИИ создаёт дополнительные: DLSS 3 — один, DLSS 4 — до трёх, DLSS 4.5 (режим 6X, с 31 марта 2026) — до пяти. Мультигенерация доступна только на RTX 50.

Быстрее модель генерации

40%

Меньше VRAM

30%

4X → 6X, 4K, path tracing

до35% FPS

Игр и приложений с MFG

250+ (янв. 2026)

• Оптический поток считает ИИ-модель, и запускается она один раз на отрисованный кадр
• Flip Metering: темп вывода кадров задаёт дисплейный движок GPU, а не CPU
• Dynamic MFG в DLSS 4.5 сам подбирает множитель под частоту монитора
• статус Reflex 2 с Frame Warp (до −75% задержки по данным NVIDIA) анонсирован в январе 2025, но публично так и не вышел — NVIDIA по-прежнему пишет «скоро»

данные NVIDIA DLSS 4, DLSS 4.5, CES 2026, VideoCardz о Reflex 2

Трансформер
вместо CNN

С DLSS 4 масштабирование (Super Resolution), Ray Reconstruction и DLAA перешли со свёрточных сетей на трансформеры. Самовнимание видит связи по всему кадру, а не только в локальном окне: стабильнее картинка, меньше шлейфов, больше деталей в движении.

Параметров к CNN

2×

Вычислений к CNN

4×

2-е поколение (DLSS 4.5)

5×вычислений

Пикселей генерирует ИИ

15из 16

• 15 из 16: Super Resolution в режиме Performance рисует 1 пиксель из 4, а MFG 4X — 1 кадр из 4. Справа: 4 кадра по 2×2 пикселя, отрисован только зелёный
• Трансформерные модели работают на всех GeForce RTX; модель 2-го поколения использует FP8 на RTX 40/50, а на RTX 20/30 (без FP8) обходится дороже

данные NVIDIA Newsroom, DLSS 4, DLSS 4.5

RTX Neural
Shaders

Вместо сложного кода шейдера разработчик обучает маленькую нейросеть, которая приближает результат. Через API Cooperative Vectors (DirectX 12 и Vulkan) тензорные ядра доступны из любого шейдера — пиксельного и трассировочного.

Сжатие текстур (NTC)

до7×к блочному

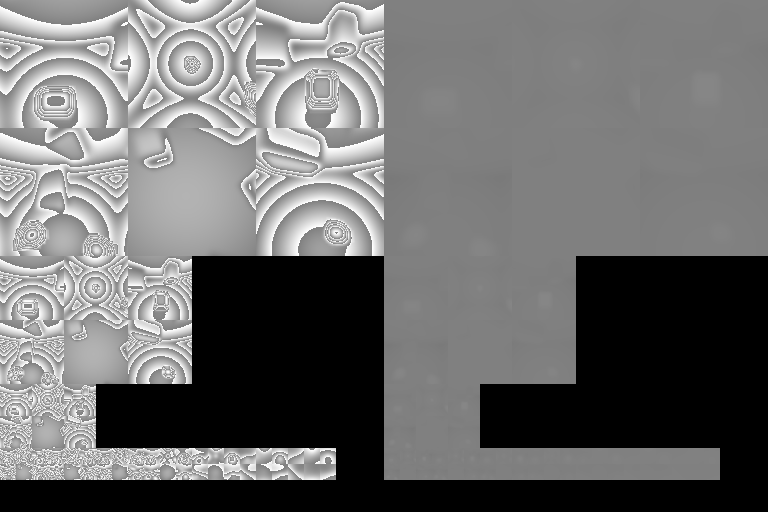

Neural Materials, демо

1110→ 333 МБ

• Neural Texture Compression — текстуры хранятся сверхсжатыми и распаковываются нейросетью
• Neural Materials — многослойные «киношные» материалы при игровой частоте кадров
• Neural Radiance Cache — сеть учится прямо во время игры и достраивает многократные отскоки света
• RTX Skin — подповерхностное рассеяние в играх с трассировкой; RTX Neural Faces — генеративная модель делает лица естественнее
• Это инструменты для разработчиков: появление в играх зависит от студий

данные NVIDIA Whitepaper, GeForce News

2× NVENC
2× NVDEC

Два аппаратных энкодера 9-го поколения и два декодера 6-го. Blackwell впервые кодирует и декодирует видео 4:2:2 — формат профессиональных камер: вдвое больше цветовой информации, чем в 4:2:0, при примерно 1,3× размере RAW.

Качество HEVC и AV1

5% BD-BR

Режим AV1 UHQ

5% сверху

Декодирование H.264

2×быстрее

Цвет 4:2:2 к 4:2:0

2×

• Кодирование и декодирование 4:2:2 H.264 и HEVC
• В 3D: у каждого пикселя есть яркость (Y), а один цветовой отсчёт (Cb+Cr) покрывает 1, 2 или 4 пикселя

данные NVIDIA Whitepaper: «Ninth-Generation NVENC», «Sixth-Generation NVDEC»

DisplayPort 2.1b
UHBR20

До 80 Гбит/с по четырём линиям по 20 Гбит/с. Этого хватает для 4K с частотой 480 Гц или 8K — 165 Гц (оба режима с DSC). Для максимальной скорости нужен сертифицированный кабель DP80LL.

Пропускная способность

80Гбит/с

4K

480Гц

8K

165Гц

Мониторов

до4

• 3× DisplayPort 2.1b и 1× HDMI 2.1b, HDCP 2.3
• PCIe 5.0 x16 и Resizable BAR
• Дисплейный движок получил вдвое больше мощности обработки пикселей — для аппаратного Flip Metering

Источники: NVIDIA RTX 5080, Whitepaper

Двойной
сквозной поток

Компактная главная плата стоит в центре, а разъёмы PCIe и видеовыходы вынесены на отдельные платы. Оба вентилятора прогоняют воздух насквозь через радиаторы. Итог — два слота при мощности 360 Вт.

Мощность карты (TGP)

360Вт

Блок питания

от850Вт

Размер

304×137мм · 2 слота

Макс. температура GPU

88°C

• 5 тепловых трубок двойной длины и медная контактная пластина (без испарительной камеры, в отличие от RTX 5090); термоинтерфейс phase-change
• Плата из трёх частей, питание GPU — 15 фаз; разъём 12V-2x6 утоплен в нишу под углом
• Питание: кабель PCIe Gen 5 (16-pin) на 450 Вт и выше или 3× 8-pin через комплектный переходник

Источники: NVIDIA RTX 5080, TechPowerUp: разборка
